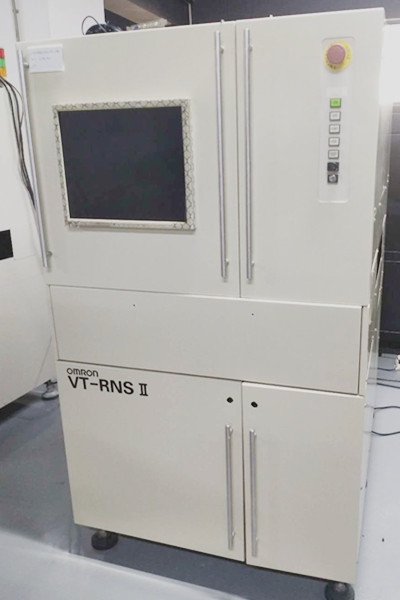

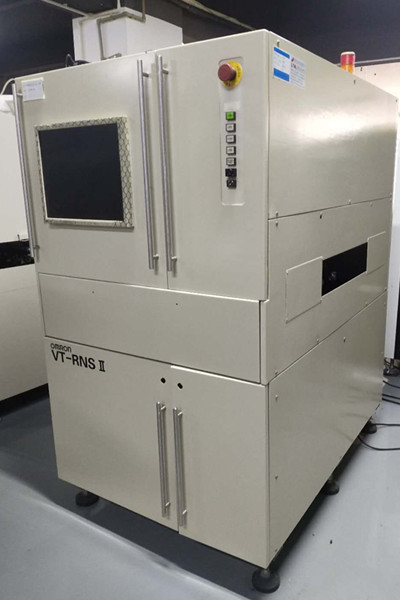

歐姆龍 AOI VT-RNS II

參數：

攝像頭 :3CCD攝像頭

照明系列:環狀LED（R.G.B）

傳送方式 :皮帶傳送方式

生產線高度 :900±15mm

軌道寬頻跳幀 :自動調整

基板固定方式 :外形固定

電源部分:AC100/115V/120V/200V/220V/230V/240V±10％（單相）

氣壓 :0.4~0.6Mpa

使用環境溫度 :+10~ +35％

使用環境濕度 :35~80％RH（無結露）

重量 :850kg

外形尺寸 :920×1365×1600mm

歐姆龍AOI光學檢查機

機型
OMRON VT-RNS II

畫像信號輸入部分:

攝像頭 3CCD彩色攝像頭
照明部分 環形LED(R/G/B)
畫像分辨率 10,15,20μm
機構部分:

基板寬幅調整 手動式調整
基板固定方式 上面固定
歐姆龍AOI光學檢查機

電源電壓:AC100V~AC230V±10%(單相)
使用周圍溫度: 10~35℃
使用周圍濕度: 35~80%(無結露)
質量: 110Kg以下
檢查對象基板:
種類 焊膏印刷后基板 貼裝后基板(焊接前) 焊接后基板
厚度 0.3~2.5mm
質量 1.0Kg以下
上下凈高
基板上:20mm(標準)、40mm(選項)
基板下:75mm

檢查項目
有無焊錫、焊錫過多或少、偏移、橋接、滲出、浸潤性
元件偏移、極性、缺件、錯件、錫球、不佳標識、橋接
有無焊錫、缺件、橋接、浮起、元件偏移、焊腳、浸潤性、管腳彎曲、接著劑、錫球

檢查個數
zui大40,000焊盤/基板
zui大10,000焊盤/基板
數據保存： PC硬盤
元件庫檢查： 元件種類/元件組/元件類型

輸出檢查結果
基板名稱、基板ID、部品名稱、不佳名稱、基板概圖
通信： 以太網、RS-232C
