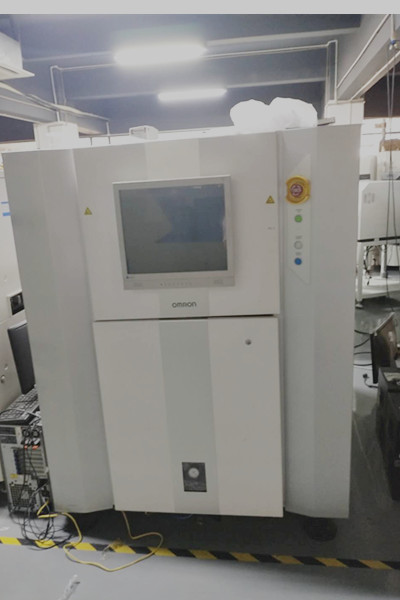

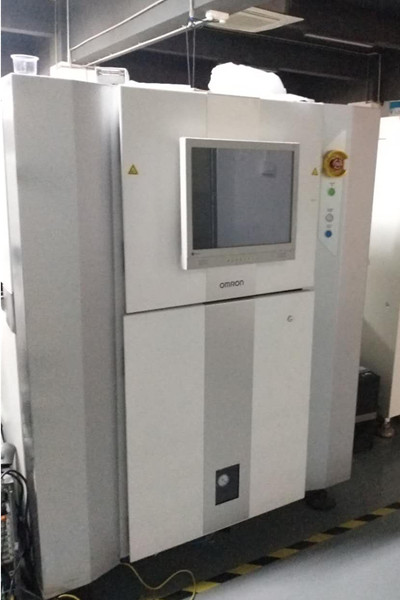

歐姆龍3DAOI VT-S530

價格：價格面議

品牌：OMRON（歐姆龍）

型號：VT-S530

產地：日本

運行模式：自動化

技術：拍照式，光學，3D

參數規格

外形尺寸：1640*1180*1500mm

重量：850KG

電源電壓：AC200~240V(（單相）

額定功率：2.0KVA

使用溫度范圍：10~35°

拍攝系統：12Mpix相機

像素分辨率：10um/15um

FOV:10u:40x30mm

15u:60x45mm

對象基本尺寸：50（W）x50（D）mm~510（W）x330(D)mm

厚度：0.4~4mm

高度測量量程：25mm

電源規格：AC 200-240V 1 PHASE 50/60Hz 2.0kVA

MAXIMUM CURRENT 10A

特點：

檢查項目：元件高度、元件浮起、元件傾斜、缺件、錯件、極性相反、反件、OCR檢查、 二維碼、元件偏移(X/Y/角度偏移)、 爬錫(爬錫高度、爬錫長度、末端連接寬度、焊接浸潤角度、側面連接長度)、焊盤露出、 異物、焊盤異常、電極偏移、電極姿勢、有無電極。

實現對焊接的接合(Solder Joint)狀態和貼裝狀態的定量檢查。按照標準進行良品基準檢查，將遺漏未知不良的風險降至最低。對檢查的直接啟動作出貢獻。

新型 VT-S530 提供全 3D-AOI 功能、高性能、最高的首通產率、零逃逸和最低的錯誤剔除等優點。

VT-S530 在應用中具有極大的多功能性，因為它可用于回流焊前或后檢測，單通道或雙通道，符合 01005 標準，并且可以檢測 510x680mm 的 XL 板。
