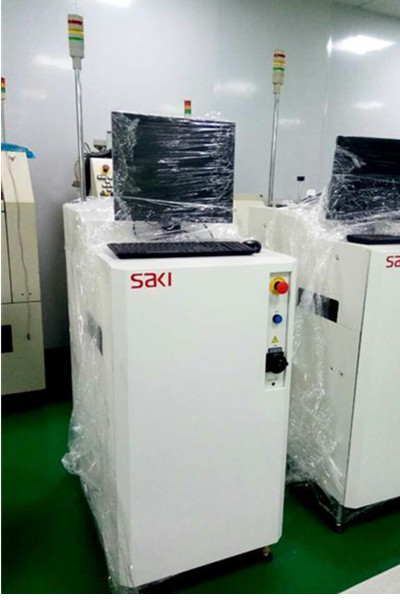

BF-Planet-XII在線型解像度高速全自動光學檢查機

簡介：

品牌：SAKI

型號：BF-Planet-XII

產品：全自動光學檢測儀

產地：日本

價格：面議

參數：

在線2D-AOI

電路板尺寸 330x250mm

掃描時間僅4秒

寬度僅60cm

外形尺寸： 600 (寬) * 915 (長) * 1270 (高)mm

電源/頻率： 200 - 240 VAC， 50Hz

傳輸高度： 900+/-20mm

重量：275KG

解像度： 10 um

掃描速度：250*330mm：約9秒

基板尺寸： 50 * 60 ~ 250 * 330 mm

基板厚度：0.6 ~ 3.2mm

基板上下凈高：40mm (上方) / 40mm (下方)

主要檢查項目：缺件，偏移，側立，立碑，倒置，極反，連錫，臟物沾污，無錫，少錫，虛焊，元件翹起，焊接異常

BF-Planet-XII特點：
　　BF-Planet-XII具有賽凱自主開發的交替式掃描系統，一次掃描可獲取多幅照明圖像。新開發的彩色捕獲系統使掃描速度達到原有型號的兩倍。掃描M型基板(250x330mm)只需9秒，同時實現了0603等微小部件的高速檢查，大大縮短包括檢查在內的總操作時間。
　　全新用戶界面預裝賽凱標準庫，使檢查數據的設置更加簡單。可供選配的新功能KPK，可自動找出基板表面空貼時和實裝時的不同，簡化缺失部件的編程檢測過程，從而縮短開始生產所需之準備時間。利用同軸頂燈照明檢查焊錫狀況。檢查結果不受周邊高部件陰影影響，從而使基板上任何位置均可獲得相同數據。同時利用線性整板掃描法的優點，只需一個檢查窗口，即可檢測到整片基板上的全部額外部件。
　　BF-Planet-XII還具有實時SPC信息功能，能給品質管理提供強有力的支持，可以大大提高成品率。通過和BF-Editor/BF-RP1/BF-Monitor/BFView等分析管理支援系統的結合使用可在檢查過程中綜合地進行不良管理，分析和解決制造過程中的問題。
